A gázkazán telepítése során a legtöbben a megfelelő teljesítményre, a fűtési rendszer kialakítására vagy a gázszerelési munkákra koncentrálnak. Pedig van egy olyan biztonsági követelmény, amely legalább ilyen fontos: a gázkazán és a fém csővezetékek egyenpotenciálra hozása (EPH).
A megfelelő EPH bekötés nemcsak a vonatkozó műszaki előírásoknak való megfelelés miatt fontos, hanem azért is, mert életet menthet. Egy hibás vagy hiányzó EPH rendszer növeli az áramütés kockázatát, veszélyezteti a kazán biztonságos működését, és akár a gázkészülék üzembe helyezését is akadályozhatja.
Ebben a cikkben bemutatom, mi az EPH, miért kell a gázkazánt és a gázcsövet bekötni az egyenpotenciálra hozó hálózatba, hogyan történik a kivitelezés, és milyen hibákkal találkozok a leggyakrabban.

Mi az EPH?

Az EPH (Egyenpotenciálra Hozás) olyan villamos biztonsági intézkedés, amelynek célja, hogy az épületben található összes jelentős fémes szerkezet közel azonos vagy azonos villamos potenciálon legyen.
Ide tartozhat például:

• a gázvezeték,
• a vízvezeték,
• a központi fűtési csőhálózat,
• a fémből készült használati melegvíz vezeték,
• fémszerkezetű épületelemek,
• valamint minden olyan idegen vezetőképes rész, amely kívülről potenciált vezethet az épületbe.

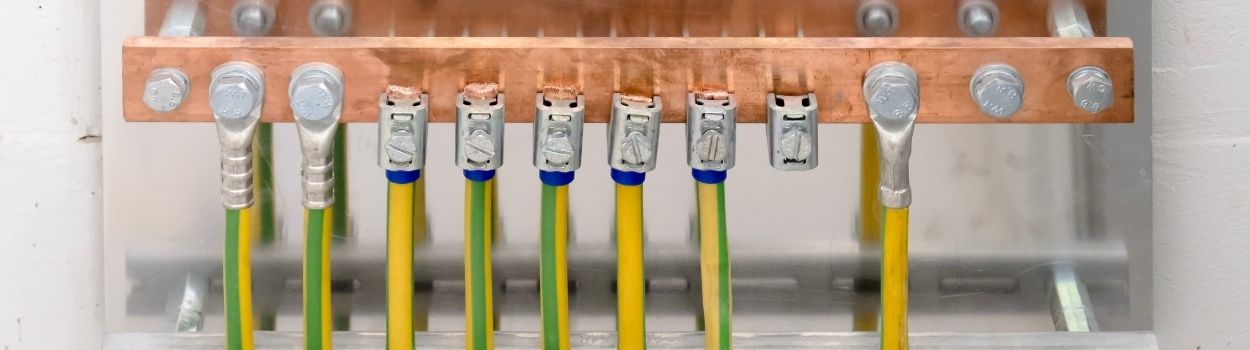

Ezeket egy közös pontra, az úgynevezett fő egyenpotenciálra hozó sínre (MET) kell csatlakoztatni.

Miért kell EPH-ba kötni a gázkazánt?

A korszerű gázkazánok elektromos berendezések is egyben. Elektronikát, szivattyút, ventilátort, érzékelőket és vezérlést tartalmaznak.
Ha bármelyik alkatrész meghibásodik, előfordulhat, hogy a kazán fém teste vagy a hozzá csatlakozó csőrendszer feszültség alá kerül.
Amennyiben nincs megfelelő EPH kialakítva, veszélyes érintési feszültség jöhet létre például:

• a kazán és a vízcső között,
• a kazán és a gázcső között,
• a radiátor és más fémszerkezet között.

Ez komoly áramütési veszélyt jelenthet.
Megfelelő EPH esetén ezek a fémrészek közel azonos potenciálra kerülnek, így jelentősen csökken a veszélyes feszültségkülönbség kialakulásának esélye.

Miért kell a gázcsövet is bekötni?

Sokan úgy gondolják, hogy elegendő maga a kazán védővezetője. Ez azonban nem helyettesíti az EPH-t. A gázvezeték hosszú, összefüggő fémszerkezet, amely akár több tíz méteren keresztül halad az épületben, sőt kívülről is vezethet be potenciált.
Éppen ezért a gázcső önálló EPH csatlakozást igényel. Ez biztosítja, hogy hiba esetén ne alakulhasson ki veszélyes feszültség a különböző fémes részek között.

Mikor kell elkészíteni az EPH-t?

Az EPH kialakítását célszerű sőt kötelező még a gázkészülék üzembe helyezése előtt elvégezni.
Új építésnél ez a villamos kivitelezés része.

Kazáncsere során szintén ellenőrizni kell, hogy:

• rendelkezésre áll-e megfelelő EPH hálózat,
• megfelelően csatlakozik-e a gázvezeték,
• megfelelő-e a folytonosság,
• nem sérült-e valamelyik EPH vezető.

Hogyan történik a gázkazán EPH bekötése?

A szakszerű kivitelezés során:

• a gázcsőre szabványos EPH bilincs kerül,
• az EPH bilincset megfelelő keresztmetszetű zöld/sárga vezető köti össze a MET sínnel (minimum 6mm2),
• szükség esetén a fűtési csőhálózat is csatlakozik az EPH rendszerhez,
• minden kötés korróziómentes, stabil és ellenőrizhető módon készül.

A csatlakozási pontnak mindig hozzáférhetőnek kell maradnia.

Gyakori hibák az EPH kialakításánál

Villamos biztonsági felülvizsgálatok során rendszeresen találkozunk az alábbi problémákkal.

• Hiányzó EPH vezető - A leggyakoribb hiba, hogy a gázcső egyáltalán nincs bekötve.

• Laza EPH bilincs - Az évek során a kötés meglazulhat, oxidálódhat, ami növeli az átmeneti ellenállást.

• Festékre szerelt bilincs - A festék szigetel. Ha a bilincs nem tiszta fémfelületre kerül, nem biztosít megfelelő villamos kapcsolatot.

• Nem megfelelő keresztmetszet - Előfordul, hogy túl vékony vezetékkel készül az EPH. Ez nem felel meg a vonatkozó szabványi követelményeknek.

• Kazáncsere után elfelejtett visszakötés - Nem ritka, hogy egy kazáncsere során az EPH vezetőt leszerelik, de a munka végén már nem kötik vissza. Ez adott esetben kívülről gyakran nem is látható.

Mi az EPH nyilatkozat?

Bizonyos esetekben a gázkészülék üzembe helyezéséhez szükség lehet EPH nyilatkozatra.
Az EPH nyilatkozat igazolja, hogy az egyenpotenciálra hozó hálózat megfelel a műszaki előírásoknak, és a szükséges összekötések megfelelően elkészültek.

A nyilatkozat kiadása előtt a szakember ellenőrzi többek között:

• a fő EPH csomópontot,
• az EPH vezetők állapotát,
• a kötések folytonosságát,
• a csatlakozások megfelelőségét.
• áramvédő kapcsolót

Hogyan ellenőrizhető az EPH?

Az EPH megfelelőségét nem elegendő pusztán ránézésre megállapítani.

Szakszerű ellenőrzés során vizsgálni kell:

• az EPH vezetők folytonosságát,
• a kötések mechanikai állapotát,
• a csatlakozási pontokat,
• az EPH bilincsek megfelelőségét,
• valamint szükség esetén műszeres mérést is kell végezni (pl. áramvédő kapcsoló elektromos tesztje).

Egy villamos biztonsági felülvizsgálat során ezek a vizsgálatok pontos képet adnak az EPH rendszer állapotáról.

Miért érdemes szakemberrel ellenőriztetni?

Sok családi házban az EPH ugyan elkészült évekkel ezelőtt, de azóta több átalakítás történt:

• új kondenzációs kazán került beépítésre,
• műanyag csőszakaszokat építettek be,
• radiátorokat cseréltek,
• felújították a gépészetet,
• átalakították a villamos hálózatot.

Ezek mind befolyásolhatják az EPH hatékonyságát. Egy szakszerű ellenőrzés során ezek a hiányosságok időben felismerhetők, még mielőtt biztonsági kockázatot jelentenének.

Összegzés

A gázkazán és a gázcsőrendszer EPH-ba kötése nem pusztán egy műszaki formalitás. Az egyenpotenciálra hozás alapvető szerepet játszik az áramütés elleni védelemben, hozzájárul a védelmi készülékek megfelelő működéséhez, és növeli az egész épület villamos biztonságát.

Ha új gázkazán kerül beépítésre, vagy felújítás során módosul a gépészeti vagy villamos hálózat, érdemes az EPH rendszert is ellenőriztetni. Egy megfelelően elvégzett vizsgálattal megelőzhetők a rejtett hibák, és biztosítható, hogy a fűtési rendszer hosszú távon is biztonságosan üzemeljen.

A szakszerű EPH ellenőrzés és szükség esetén az EPH nyilatkozat kiállítása hozzájárul ahhoz, hogy a gázkészülék megfeleljen a biztonsági követelményeknek, és a használata ne jelentsen kockázatot az épület lakói számára.
